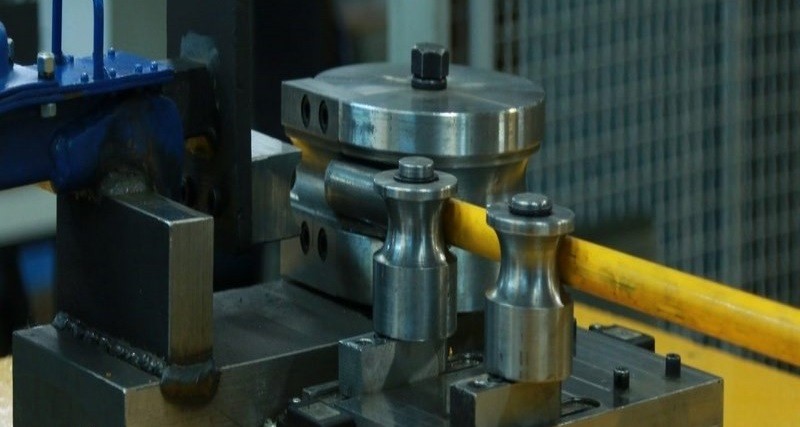

خدمات خمکاری لوله

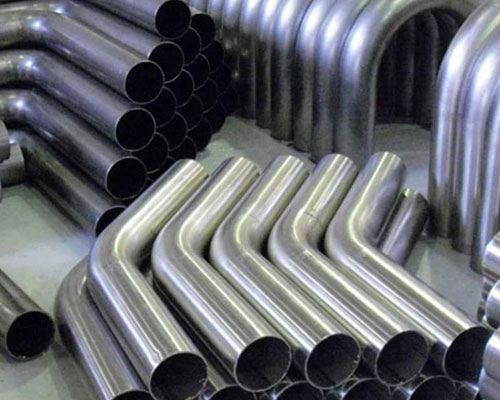

لازم است بدانید که خدمات خم کاری لوله برای ساختن وسایلی نظیر : انواع صندلی ها ، بدنه موتو و دوچرخه، ویلچر ها ، و وسیله های ورزشی و … کاربرد دارد .خم کاری لوله یکی از ظریف ترین و حساس ترین کارهایی است که بر روی لوله ها و پروفیل ها تا رسیدن به محصول نهایی انجام میشود.کیفیت انجام محاسبات خمکاری و دقیق بودن آن تاثیر زیاد و به سزایی بر روی محصول نهایی دارد.خم کاری لوله یا خم کاری پروفایل فرایندی است که در وسیله هایی همچون صندلی های اداری ، قطعات موتور سیکلت و خودرو ، لوازم آشپزخانه مانند بند رخت ، جاهای سیب زمینی پیاز و … کاربرد فراوانی دارد.
به دلیل همین کاربرد های زیاد و مفید کیفیت محصول ها خیلی مهم است و این کیفیت برمی‌گردد به دقت و کیفیت انجام خم کاری.در خمکاری لوله با استفاده از لوله و پروفیل علاوه بر اینکه اینکه وزن سبکی دارند و استحکام بالایی دارند از نظر اقتصادی بسیار به صرفه است و باعث رشد افزایش روز افزون خم کاری لوله و پروفیل میشود.امروزه تنوع بسیار بالایی در روش های خم کاری لوله ها وجود دارد از جمله لوله گالوانیزه که بخشی از آن ها همراه با اعمال گرما و بخشی دیگر بدون نیاز به گرما انجام می شود.
محاسبات خمکاری انواع لوله ها
در حین عملیات محاسبات خمکاری قوطی و پروفیل باید به نوع پروفیل اندازه های محصول فولادی ، شکل و مشخصه های خم باید دقت کرد.
- شعاع : مقدار خمیدگی و انحنای خم را نشان می‌دهد.
- زاویه: مقدار تغییر شکل مورد نیاز در پروفیل را نشان می‌دهد.
- مرکز ثقل : محاسبات طول اولیه
- طول اولیه: طول پروفیل مورد نیاز برای خم کردن را نشان می‌دهد.
برای محاسبات خمکاری لوله ها از فرمول زیر استفاده می‌کنیم :
L=πdα/360
- طبق فرمول بالا d قطر لوله است.
- آلفا زاویه ای است که باید لوله خم شود.
- وL طول لوله ی خم شده است.
- محاسبات طول کلی لوله در خم کاری به نوع خم بستگی دارد .
- اگر از خم تیز استفاده کنیم طول نهایی برابر است با طول اولیه است.
محاسبه قوسی دادن لوله :
در خم با شعاع زیاد این گونه است که بخش خارجی لوله پس از خمکاری کشیده میشود و باعث افزایش طول لوله میشود که این افزایش طول از محور تار خنثی قابل مقایسه است.
الف) اگر شعاع خم بیشتر از 5 برابر ضخامت قطعه باشد : در این صورت تار خنثی در وسط قطعه قرار می‌گیرد و فرمول زیر برای محاسبه آن است :
Rn>5×SRN=RB+S/2
RN شعاع تار خنثی
RB شعاع خم
Sقطر لوله
ب) اگر شعاع خم کمتر از 5 برابر ضخامت قطعه باشد: در این صورت تار خنثی به سمت دیواره داخلی خم جا به جا میشود
فرمول:
RB<5×SRN=RB+S/3
محاسبه طول خم کاربرد های زیادی دارد برای مثال به دست آوردن طول لوله برای برشکاری و نحوه اندازه گیری لوله برای خمکاری.اگر از خم قوسی ( خم با شعاع زیاد ) استفاده کنیم طول لوله پس از خمکاری ممکن است با طول اولیه آن برابر نباشد .بنابراین میزان محاسبه دقیق این تغییرات قبل از برشکاری خیلی مهم است.
